Cómo elegir la interfaz adecuada para un lector de códigos de barras: explicación de USB-HID, Virtual COM, TTL232, RS232, RS485 y Ethernet

La decisión más infravalorada al integrar un dispositivo: si elige la interfaz equivocada, ni siquiera un módulo de escaneo perfecto llegará a funcionar. Solo lo descubre cuando llega el módulo: la placa no tiene USB host, los niveles de señal serie no coinciden o el cable debe tener diez metros. Esta guía abarca las siete interfaces habituales en los equipos de lectura de códigos de barras, para qué sirve cada una y qué errores evitar, y termina con una tabla comparativa de interfaces de nuestros modelos.

Módulo de escaneo integrado · la interfaz determina si encaja en su dispositivo

1. Por qué la interfaz da más problemas que el rendimiento

Al elegir un módulo, todo el mundo compara primero la resolución, la profundidad de campo y las simbologías compatibles; la interfaz se confirma al final. Sin embargo, en las instalaciones los proyectos rara vez se atascan por la velocidad de lectura. Se atascan por cuestiones poco llamativas: solo queda un UART libre en la placa, un tendido de cable de 8 metros, un sistema que no admite controladores o cinco lectores dentro del mismo armario.

La interfaz determina cuatro aspectos fundamentales: si se necesita un controlador, hasta dónde pueden llegar los datos, si el módulo necesita una fuente de alimentación propia y si varios dispositivos pueden compartir un bus. Elija primero la interfaz y después valore el rendimiento.

2. Las siete interfaces y para qué sirve cada una

Emulación de teclado USB-HID

Los resultados de lectura se introducen como si fueran pulsaciones de teclado: sin controlador y con conexión plug and play, reconocida por PC con Windows, placas Android y terminales todo en uno. Ideal para leer en puntos de venta, oficinas y bancos de trabajo cuando el código debe aparecer directamente en un campo de texto. El inconveniente: la entrada depende del campo activo y de la distribución del teclado; además, si hay varios lectores conectados, no se puede saber cuál ha realizado la lectura.

Puerto COM virtual USB (CDC)

Se utiliza el mismo cable USB, pero el dispositivo aparece como un puerto serie, de modo que la aplicación lo lee mediante la API serie: permite controlarlo e identificar cada dispositivo. Es habitual en quioscos y PC industriales. La contrapartida: el sistema debe reconocer el VID/PID y las versiones reducidas del sistema operativo pueden necesitar un controlador para que aparezca el puerto COM.

TTL232

Conexión directa al UART del microcontrolador anfitrión a 3.3 V o 5 V: solo VCC, GND, TX y RX. Coste y tamaño mínimos, por lo que es la opción más extendida en módulos integrados. Mantenga el cable por debajo de unos 20–30 cm; los tramos más largos captan ruido.

RS232

Señalización de ±12 V, gran inmunidad al ruido y cables de diez metros o más: es el estándar en equipos industriales, PLC antiguos e indicadores de peso. Su aspecto es similar al de TTL, pero eléctricamente es completamente distinto; conectarlos directamente es una forma habitual de dañar un puerto.

RS485

Señalización diferencial, distancias de hasta un kilómetro y varios dispositivos en un mismo bus : la opción adecuada para líneas de producción, taquillas inteligentes y grupos de tornos en los que muchos lectores envían datos a un sistema central. Es una opción personalizada: confirme que el controlador dispone de un transceptor 485.

Ethernet / TCP-IP

El lector incorpora su propio puerto de red y envía los resultados al sistema central sin necesidad de un PC anfitrión: la opción más sencilla cuando los lectores están lejos del controlador o en otra planta. Se utiliza mucho en salidas de aparcamientos, control de acceso y terminales de pago de autoservicio. El coste: cada lector ocupa una dirección IP, así que planifique la red con antelación.

Inalámbrica (2.4 GHz / Bluetooth / WiFi)

Sin cableado, es adecuada para modernizaciones y despliegues distribuidos. La banda de 2.4 GHz alcanza largas distancias, pero requiere un adaptador; Bluetooth se empareja fácilmente para uso portátil y WiFi se conecta a la red existente sin necesidad de una pasarela.

3. Elija la interfaz según su situación

4. Los cuatro errores de cableado más frecuentes que observamos

1. Conectar TTL directamente a RS232. Los niveles no son compatibles: en el mejor de los casos no se reciben datos y, en el peor, se destruye el puerto. Es obligatorio intercalar un convertidor de niveles.

2. Alimentación insuficiente. Un puerto USB con poca capacidad de alimentación o un cable demasiado fino hace que el lector se caliente, se reinicie o pierda códigos, especialmente cuando hay varios módulos activos. Proporcione al módulo una línea de alimentación propia con margen de capacidad.

3. Conflictos de distribución del teclado en modo HID. La cadena escaneada se interpreta como pinyin o aparece una lista de candidatos del IME. Cambie la distribución del teclado del sistema a inglés o utilice el modo COM virtual.

4. Cambios en la asignación del puerto COM. Al conectar el USB a otro puerto, cambia el número COM y la aplicación no puede encontrar el dispositivo. Vincule el puerto mediante VID/PID o la descripción del dispositivo en lugar de fijar COM3 en el código.

5. Matriz de interfaces de nuestros modelos

Productos relacionados

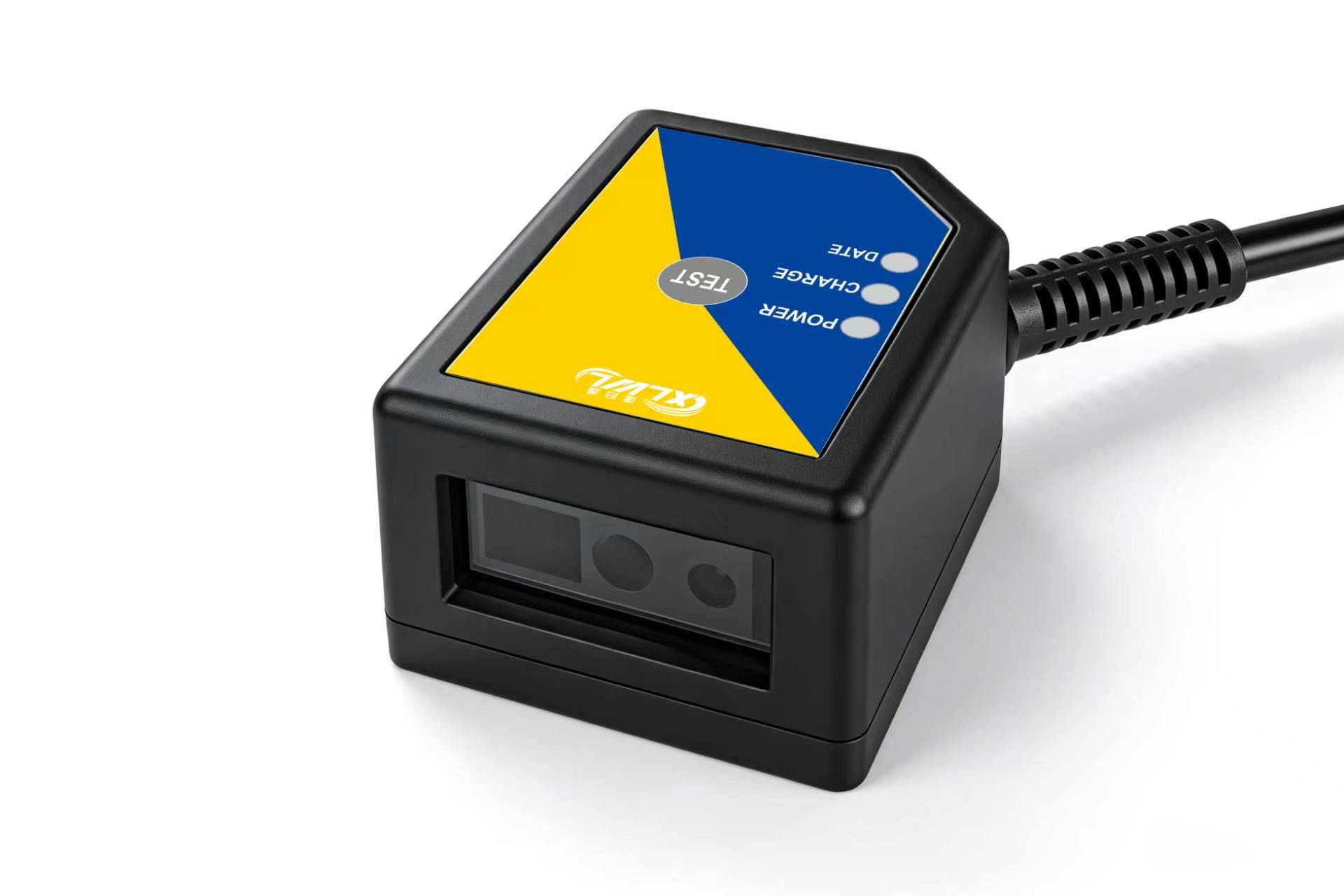

E600Módulo de escaneo integrado XL-F25Motor de escaneo integrado G1103Motor de escaneo de montaje fijo
