Leer códigos en consumibles diminutos: un módulo integrado en un sistema dental

En endodoncia, una lima rotatoria puede separarse dentro del conducto. Es poco frecuente, pero es el tipo de riesgo para el que se planifica: la lima es pequeña, gira bajo carga y, una vez dentro del diente, no hay forma de inspeccionarla. La respuesta práctica no es inspeccionar la lima, sino registrarla: saber qué lima entró en cada caso, cuántas veces se ha usado y cuándo debe retirarse.

Eso solo funciona si la máquina puede leer el código de una pieza apenas más ancha que una cerilla. Es el problema que trajo un sistema de endodoncia de nueva generación (Monolizh), y la razón por la que su carcasa incorpora ahora un módulo de escaneo integrado.

Por qué un código de consumible es más difícil que uno de caja

Una etiqueta de envío se imprime grande, plana y se lee a distancia cómoda. La etiqueta de una lima es lo contrario: la pieza mide unos milímetros, el código es denso, la superficie es curva y el módulo debe quedar a uno o dos centímetros dentro de una carcasa del tamaño de un mango. A esa distancia, un anillo LED convencional crea un punto brillante sobre la etiqueta, y el reflejo elimina el contraste que necesita el decodificador.

Hay una segunda restricción igual de importante en un equipo médico: el escáner debe desaparecer. No puede cambiar el diseño industrial del instrumento, no puede añadir ventilador ni ranura de refrigeración y tiene que seguir funcionando durante una jornada clínica completa.

Lo que el módulo tenía que hacer

• Imagen del código, no del reflejo. Iluminación uniforme a 10–20 mm, sin punto caliente en una etiqueta curva.
• Resolver un código denso. Un sensor de un megapíxel da al decodificador suficientes píxeles por elemento a corta distancia.
• Caber en un cuerpo delgado. 21.6 mm de grosor, con placa decodificadora y cámara integradas en lugar de apiladas.
• Hablar el idioma de la máquina. USB, RS-232 o TTL-232, elegido una vez por el fabricante del equipo.
• Seguir siendo configurable. ImageTool para parámetros y OtaToolV para firmware, de modo que un cambio de producción no obligue a rediseñar.

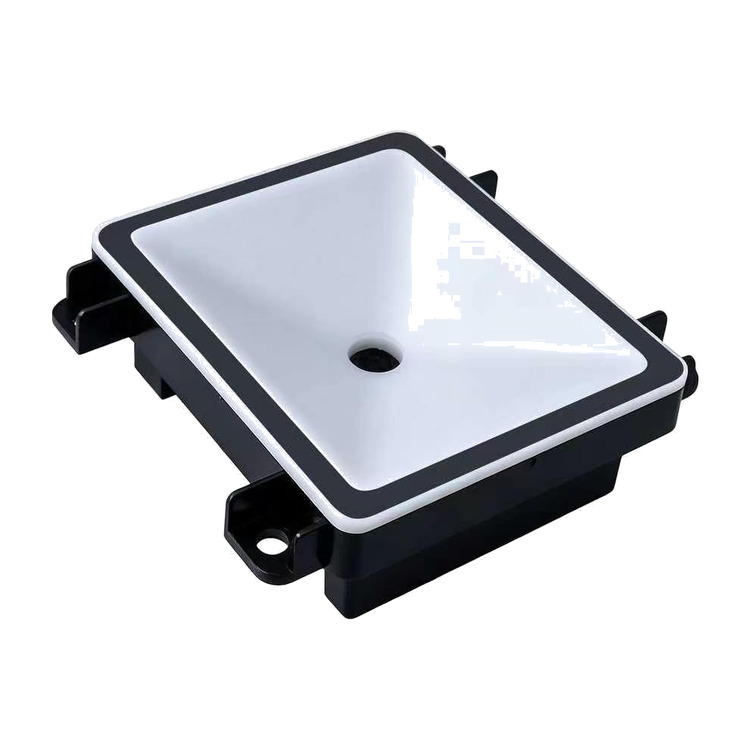

Dónde encaja el XL-F42-YL

El XL-F42-YL es el módulo que propusimos para esta clase de aplicación. Su sistema de luz suave difumina el haz sobre la superficie del código en lugar de concentrarlo, y eso es lo que hace utilizable una distancia de trabajo de 15 mm sobre una etiqueta curva. El sensor de un megapíxel cubre etiquetas impresas y códigos en pantalla con el mismo módulo, y el cuerpo de 21.6 mm le permite alojarse en un instrumento compacto sin cambiar su silueta.

En el sistema de tratamiento, el módulo lee el consumible al cargarlo, de modo que el software sabe qué lima hay en la pieza de mano antes de que arranque el motor. Ese único dato sostiene el resto de la cadena: un contador de usos por lima, un registro de par asociado a esa lima y un aviso cuando se acerca al final de su vida útil.

Nada de esto exige que el escáner sea visible para el clínico: lee, entrega la cadena por el puerto serie y vuelve a esperar.

Más allá de la odontología

La misma combinación — luz suave, corta distancia, cuerpo pequeño — aparece siempre que una máquina manipula objetos pequeños con etiqueta:

• Automatización de farmacia y armarios de dispensación
• Trazabilidad de muestras en LIMS, desde la recepción al analizador
• Equipos de diagnóstico in vitro leyendo reactivos y cartuchos
• Clasificación y trazabilidad de residuos sanitarios

Pruébelo con su propio material

La tasa de lectura en una etiqueta curva, brillante o de bajo contraste no se resuelve con una hoja de datos. Envíenos un tramo del tubo, vial o pieza real con su etiqueta, indíquenos la distancia de trabajo y la interfaz que necesita, y confirmamos la tasa de lectura antes de que fije la posición de montaje. Si la geometría no funciona, se lo diremos: un módulo que lee bien en el banco y falla dentro del equipo no ayuda a nadie.
