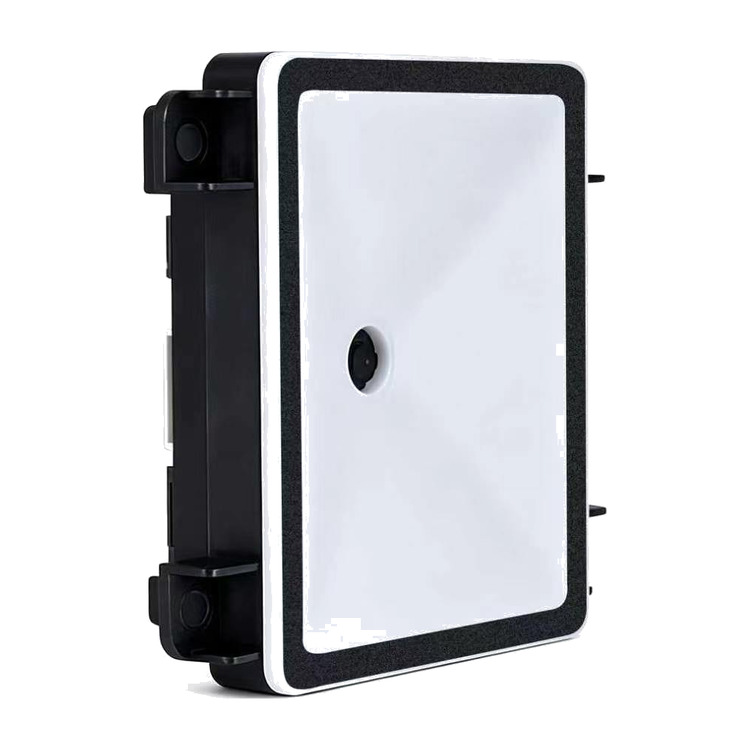

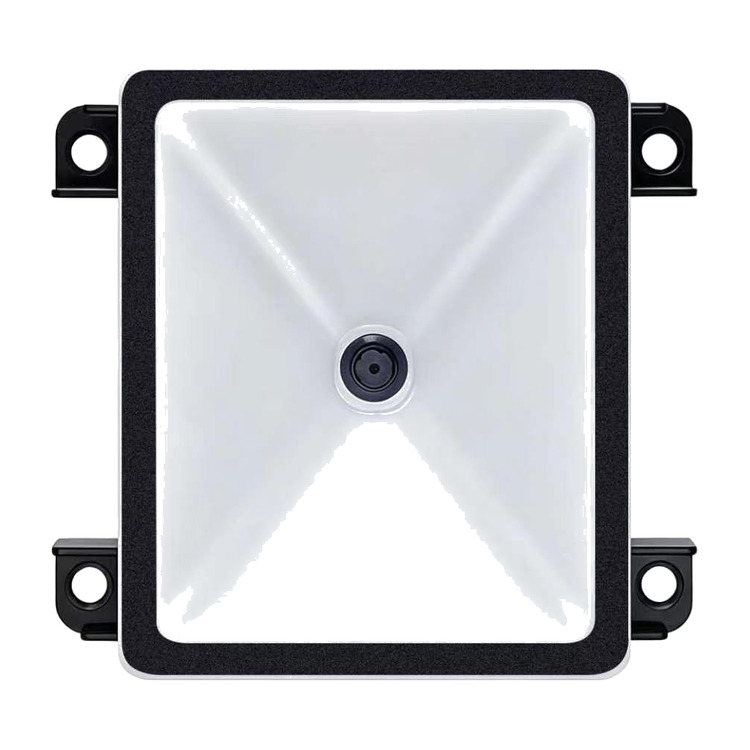

XL-F42-YL Módulo de escaneo 2D integrado
XL-F42-YL combina un sensor de un megapíxel, iluminación de luz suave y un cuerpo de 21.6 mm en un solo módulo pensado para equipos médicos, terminales de autoservicio y paneles delgados. La luz suave reparte la iluminación de forma uniforme sobre el código, sin reflejos ni destellos a corta distancia; el sensor de 1 MP lee etiquetas impresas y códigos en pantalla de móvil. USB, RS-232 y TTL-232 son de serie; el lector NFC y el cristal frontal son opcionales.
- Sensor CMOS de 1 MP: etiquetas impresas y códigos en pantalla
- Iluminación de luz suave, sin reflejos a corta distancia
- Cuerpo de 21.6 mm con placa decodificadora y cámara integradas
- Simbologías 1D y 2D convencionales
- Interfaces: USB / RS-232 / TTL-232
- Lector NFC opcional para tarjetas de acceso y socio
- Cristal frontal opcional para montaje enrasado
- Configuración con ImageTool, actualización con OtaToolV
- Usos típicos: analizadores médicos, autoservicio, mostradores, verificación de documentos, taquillas y armarios de paquetería
Descripción
El XL-F42-YL es un módulo de escaneo para montaje integrado construido alrededor de tres cosas: un sensor de un megapíxel para captar la imagen, un sistema de luz suave para iluminar de forma uniforme y un cuerpo de 21.6 mm que cabe en paneles delgados. Juntos atacan los trabajos difíciles: etiquetas pequeñas en tubos, viales y frascos de reactivo, además de pantallas de móvil presentadas muy cerca de la ventana.
Las salidas USB, RS-232 y TTL-232 de serie facilitan la conexión con un PC industrial, una placa base o equipos serie existentes. El cristal frontal opcional permite un montaje enrasado en el panel del equipo y el lector NFC opcional cubre tarjetas de acceso y de socio.
Características
- Luz suave uniforme, sin reflejos a corta distancia
- Sensor de 1 MP para etiquetas y pantallas
- Cuerpo de 21.6 mm, decodificador y cámara integrados
- Simbologías 1D y 2D convencionales
- USB, RS-232 o TTL-232 según el proyecto
- Cristal frontal opcional para montaje enrasado
- Lector NFC opcional para tarjetas de acceso
- ImageTool para configuración y OtaToolV para firmware
Aplicaciones típicas
- Analizadores médicos: viales, frascos de reactivo y tubos
- Terminales de autoservicio: registro, pago, impresión de informes
- Mostradores minoristas, montaje mural y quioscos
- Verificación de documentos y billetes
- Taquillas inteligentes y armarios de recogida de paquetes
Preguntas frecuentes
¿Qué cambia la iluminación de luz suave?
Un anillo LED convencional crea un punto brillante en la etiqueta cuando está cerca de la ventana, y ese reflejo puede impedir la lectura. El sistema de luz suave difumina el haz para iluminar la superficie de forma uniforme, que es lo que necesitan los equipos compactos con la ventana muy próxima a la etiqueta.
¿Lee etiquetas en tubos y viales curvos?
Lee etiquetas impresas sobre superficies curvas, pero la tasa real depende del tamaño de la etiqueta, la calidad de impresión, la curvatura y la distancia de montaje. Envíenos un tramo del tubo y la etiqueta reales y confirmamos la tasa de lectura con su material antes de fijar el modelo y la posición.
¿El NFC y el cristal frontal son de serie?
Ninguno es de serie: se configuran por proyecto. El NFC cubre tarjetas de acceso y de socio; el cristal frontal sirve para el montaje enrasado en el panel. Indíquelo en el pedido.
Demostración
15 segundos: el módulo conectado a un portátil, con su luz suave ampliando una pieza metálica minúscula en pantalla. Lectura de cerca sin reflejos.
- Luz suave, sin reflejos de cerca
- Sensor de 1 MP para etiquetas y pantallas
- Cuerpo de 21.6 mm, USB / RS-232 / TTL-232
- Usos típicos: analizadores médicos, quioscos, mostradores, taquillas y armarios
