F4100
Motor de escaneo de códigos de barras 2D integrado de alto rendimiento con sensor CMOS. Admite la decodificación rápida de códigos de barras impresos y en pantalla. Ideal para quioscos, control de acceso, terminales médicos y taquillas inteligentes.
- Motor de escaneo de códigos de barras 2D integrado
- Compatible con códigos impresos y en pantalla
- Diseño compacto para facilitar la integración
- Bajo consumo energético
- Ideal para quioscos y dispositivos médicos
Descripción general
El F4100 es un motor de escaneo 2D integrado para quioscos, terminales de autoservicio e integración en línea. El sensor CMOS de 800x600 lee tanto etiquetas impresas como códigos en pantalla, con iluminación blanca cálida de 4000K para obtener imágenes uniformes en distintos soportes.

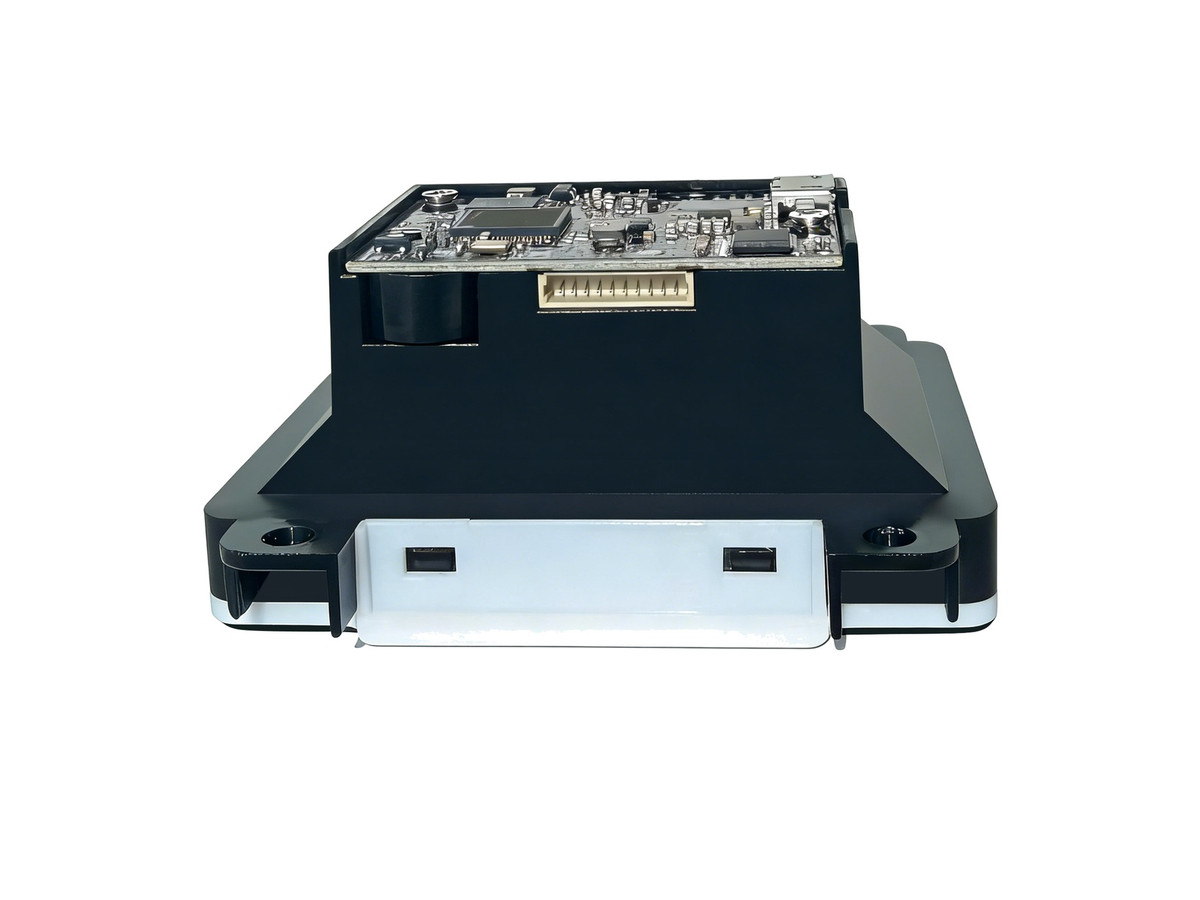

Con unas dimensiones de 65 x 61.2 x 37.5 mm y un peso de 30 g, cabe en carcasas compactas. El conector SH-1.0 de 10 pines incluye una línea TRIG dedicada para que el host controle cuándo se realiza la captura. Se proporcionan ImageTool y OtaToolV para ajustar la configuración y actualizar el firmware.
Características principales
- ▸Sensor CMOS de 800x600, iluminación blanca cálida de 4000K
- ▸Resolución 1D de 3.3 mil o superior; resolución 2D de 5 mil o superior
- ▸Profundidad de campo para códigos de pago: 30-250 mm; EAN-13 de 13 mil a 40-200 mm
- ▸USB, TTL232 y RS232 en un conector SH-1.0 de 10 pines con TRIG
- ▸65 x 61.2 x 37.5 mm, 30 g; diseñado para integración
- ▸Alimentación de 5 V, corriente de funcionamiento de 120 mA, más de 240 mA durante el arranque
- ▸PDF417, Data Matrix, QR Code, HanXin, AZTEC y MaxiCode
- ▸Rango de funcionamiento de -20 a +60 C, almacenamiento de -40 a +70 C, 5-95% RH
Aplicaciones habituales
- Kioscos compactos de autopago y autoservicio
- Terminales de taquillas, máquinas expendedoras y venta de billetes
- Estaciones de escaneo en líneas de producción integradas en soportes personalizados
- Terminales de control de acceso e identificación que necesitan leer códigos en pantalla
Preguntas frecuentes
¿El F4100 lee códigos de pago móviles?
Sí. Lee códigos de pago a una distancia de 30 a 250 mm y etiquetas EAN-13 impresas de 13 mil a una distancia de 40 a 200 mm.
¿Qué herramientas incluye el motor?
ImageTool para ajustar imágenes y parámetros, y OtaToolV para actualizar el firmware. Ambas se suministran con el módulo.
¿Puedo activar un escaneo desde mi propio controlador?
Sí. La interfaz SH-1.0 de 10 pines incluye un pin TRIG, por lo que el host puede activar la captura en lugar de mantener el escaneo continuo.
