F4100: módulo de escaneo embebido para códigos de pago y recogida en máquinas expendedoras

En una máquina expendedora, lo que más se usa no suele ser la pantalla táctil, sino la ventana de pago. El cliente escanea para pagar, canjear un cupón o liberar su pedido, y el reponedor escanea las etiquetas de canal para cuadrar el inventario. Todo empieza en una ventana de unos pocos centímetros. F4100 integra un CMOS de 800×600 en un cuerpo de 65×61,2×37,5 mm y 30 g, y lee tanto códigos impresos como códigos en pantalla.

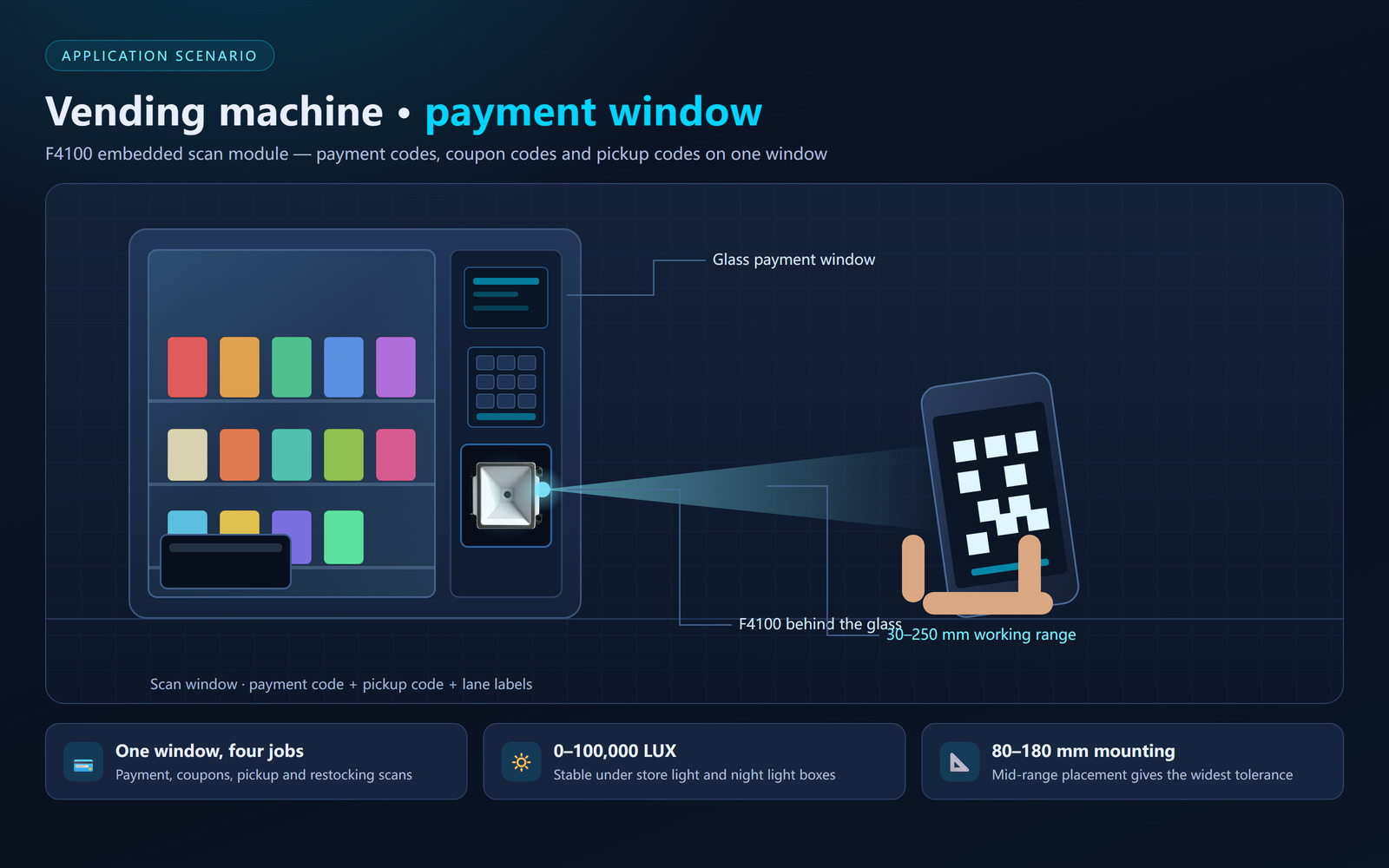

Ventana de pago: el móvil queda fuera del cristal y el módulo detrás; el rango de trabajo y el campo de visión deciden si el primer escaneo funciona

1. Cuatro tareas, una sola ventana

El pago es lo más frecuente: los códigos de Alipay y WeChat Pay están en pantalla, donde el brillo, la frecuencia de refresco y los protectores afectan la lectura, y un fallo suele significar una compra abandonada. Los códigos de socio y cupón suelen renovarse en decenas de segundos, así que la lectura debe terminar dentro de esa ventana. La validación de recogida en pedidos anticipados, taquillas de oficina y buzones mezcla papel y pantalla. El mantenimiento lee etiquetas de canal: Data Matrix o Han Xin pequeños y de bajo contraste, los más difíciles de la máquina.

2. Tres dificultades reales en campo

Reflejos y suciedad en el cristal. Delante de la ventana de pago suele haber vidrio templado o acrílico. La luz de la tienda de día y las cajas de luz de noche generan brillos, y las huellas y la condensación debilitan la señal. Un módulo de 0 a 100.000 LUX evita el clásico «funciona de día y falla de noche».

Los códigos en pantalla son más difíciles. El brillo automático, los filtros de privacidad y las pantallas envejecidas reducen mucho el contraste. El F4100 está especificado con contraste ≥20% e iluminación LED cálida de 4000K, lo que mantiene la lectura estable; aun así, un ángulo muy inclinado deja ganar al reflejo.

Cambios de temperatura día/noche. Las máquinas en parques y estaciones pasan calor en verano y pantallas lentas en invierno. Un rango de -20 ℃ a +60 ℃ y 5–95% HR sin condensación permite una sola configuración para todas las regiones.

3. Especificaciones clave

Tres cifras son las más relevantes: el rango de 30–250 mm define el grosor que puede tener la ventana; el campo de ±65°/±50° define cuánto puede inclinar el móvil el cliente; y los 120 mA determinan si el módulo puede compartir alimentación con el controlador.

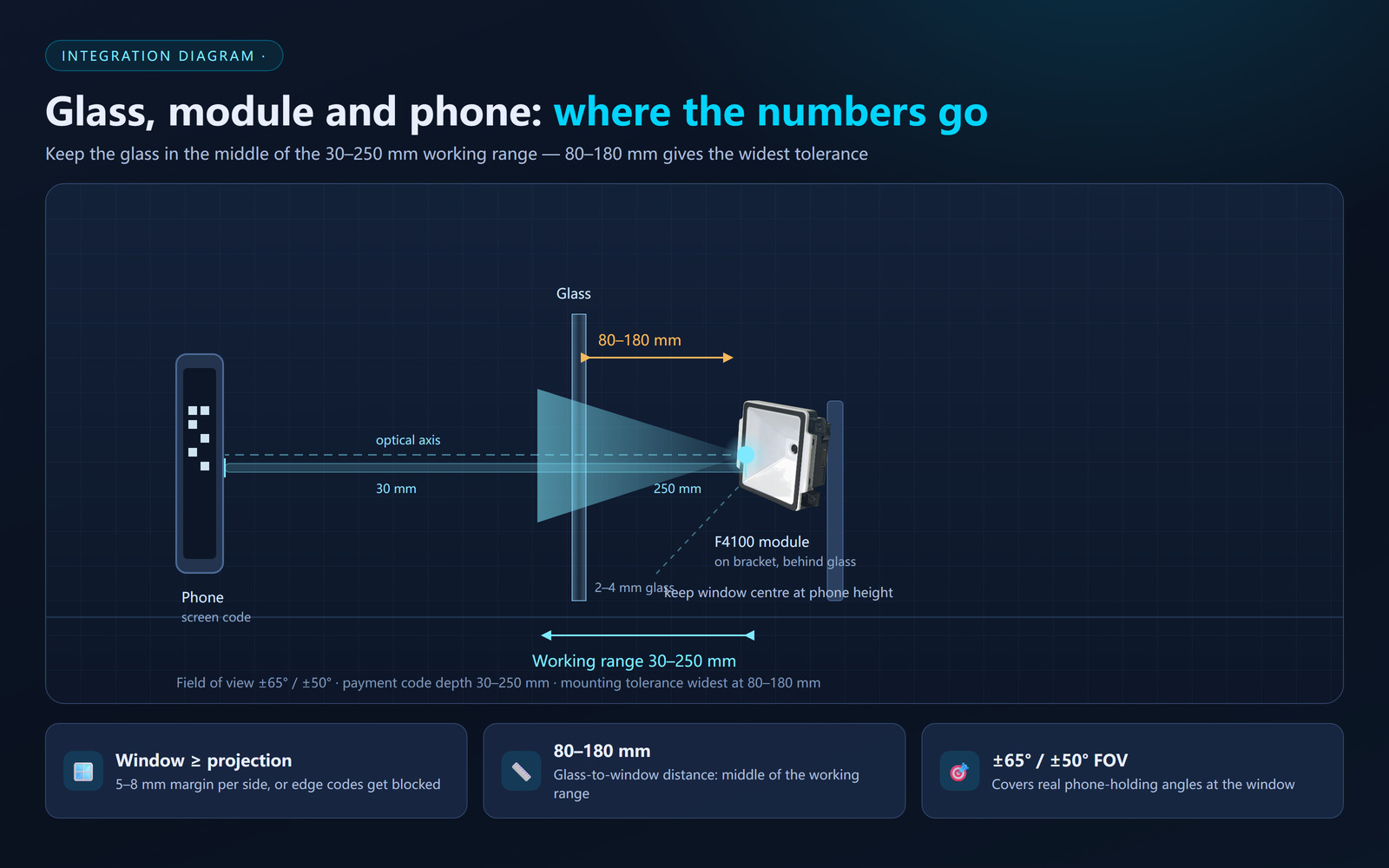

Sección de montaje: módulo sobre un soporte detrás del cristal, centro de ventana a la altura del móvil y recorrido dentro de 30–250 mm

4. Cuatro decisiones de integración

1. Ajustar la ventana al campo de visión. La cobertura crece con la distancia. Si la abertura es menor que la proyección sobre el cristal, los códigos de los bordes quedan tapados; si es demasiado grande, entran polvo y luz parásita. Deje 5–8 mm de margen por lado.

2. Colocar el cristal en la mitad del rango. Los extremos de 30–250 mm son marginales: demasiado cerca se sobreexpone, demasiado lejos se ralentiza. Una distancia de 80–180 mm da la mayor tolerancia.

3. Elegir el disparo con el controlador. La detección de movimiento encaja en «levanto el móvil y listo»; el TRIG encaja cuando el proceso debe ir sincronizado con la interfaz.

4. Escoger la interfaz según la placa. USB para placas Android y PC industriales, TTL232 para microcontroladores y RS232 para cables largos y controladores antiguos. El mismo módulo en tres configuraciones.

5. F4100, XL-B4 o E600

F4100 es la opción de «espacio suficiente y montaje sencillo»: sensor de 800×600, 30 g y rango de 30–250 mm, para máquinas que además leen Data Matrix y Han Xin. XL-B4 apuesta por el perfil fino, con 41×22,99 mm de frente para paneles con aberturas ajustadas, como consultores de precios de pie. E600 se orienta a equipos de autoservicio y tornos con mayor integración. Compare los tres en la tabla comparativa o envíe el plano de su panel.

6. Lista de comprobación

• 50 escaneos con luz de tienda, cajas de luz nocturnas y sol directo, registrando la tasa de fallo;
• Repetir con móvil de brillo bajo, con filtro de privacidad y con un modelo antiguo;
• Confirmar 80–180 mm del cristal a la ventana y el centro a la altura del móvil;
• Mantener Data Matrix activo o fallarán las etiquetas de canal;
• 72 horas de funcionamiento continuo vigilando temperatura y velocidad de lectura.

7. Conclusión

La ventana de escaneo es pequeña, pero decide si el cliente puede pagar y recoger. Mire más allá de los píxeles: ¿el rango cubre el grosor de su ventana?, ¿el campo de visión cubre los ángulos reales?, ¿sigue leyendo con poca luz y bajo contraste? Envíenos el tamaño del panel, la distancia de montaje y los códigos: podemos enviar muestras para probar.
