Calidad de impresión de códigos de barras y grados ANSI/ISO: por qué la calidad de las etiquetas determina la tasa de lectura
Cuando un código de barras se lee en el banco de pruebas, pero falla en la línea, rara vez el problema está en el escáner: está en la etiqueta impresa. Los grados ANSI/ISO convierten «¿qué tan legible es este código?» en un valor de aceptación que determina cuánta tolerancia le queda al lector.
1. Tres parámetros que lo determinan todo
Dimensión X y anchura del elemento más estrecho
La anchura del elemento más estrecho es la de la barra o el espacio más fino del símbolo: la medida en «mil» indicada en las especificaciones de la etiqueta, donde 1 mil = 0.0254 mm. La dimensión X determina tanto la longitud total del código como su sensibilidad a los errores de impresión: cuanto menor es X, mayor es la proporción de cada elemento que se pierde por la expansión de la tinta.
Factor de magnificación
La magnificación es la relación entre la dimensión X real y el tamaño de referencia de la simbología. Un factor menor concentra más los elementos, por lo que exige una mayor resolución de impresión y un soporte de mejor calidad; por debajo de aproximadamente 0.8, los bordes suelen perder definición en la impresión por transferencia térmica.
PCS — señal de contraste de impresión
PCS = (reflectancia del espacio − reflectancia de la barra) / reflectancia del espacio × 100%. La mayoría de los símbolos 1D necesitan un 50% o más; el «contraste mínimo del 20%» indicado en la ficha técnica de un escáner es un límite del dispositivo, no una especificación de la etiqueta.
La calidad de impresión de la etiqueta determina cuánta tolerancia le queda al lector
2. Qué mide realmente un grado ANSI/ISO
Los grados A–F se basan en las normas ISO/IEC 15416 (1D) y 15415 (2D): se puntúa cada parámetro y el peor determina el grado. Un grado más alto significa que el lector tolera más variaciones de iluminación y ángulo.
- Determinación de bordes: ¿los límites entre barras y espacios están lo bastante definidos como para distinguirlos? Cuando este parámetro falla, la línea ya muestra barras interrumpidas y bordes borrosos.
- Contraste: la diferencia de reflectancia entre barras y espacios. Las cintas descoloridas, el papel térmico amarillento y el laminado brillante reducen el contraste.
- Modulación: el par de barra y espacio con la medida más baja en relación con el contraste general; permite detectar columnas con impresión insuficiente localizada.
- Defectos: huecos, manchas, borrones y salpicaduras de tinta, contabilizados por área; la impresión de baja resolución pierde la mayoría de los puntos en este parámetro.
- Zona muda: el margen despejado de cada lado, de aproximadamente 10X de ancho. Si hay bordes, texto, cinta o una etiqueta contigua encima, el decodificador deja de intentarlo.
- Decodificabilidad: el margen calculado por el algoritmo de referencia — la distancia entre «se puede leer» y «se lee de forma fiable».
3. Por qué fallan las etiquetas en planta
1. Desgaste del cabezal de impresión y ribbon inadecuado
Un cabezal de impresión desgastado se calienta de forma irregular y produce líneas blancas verticales y zonas pálidas. El ribbon de cera sobre material sintético, o una mezcla de cera y resina sobre una superficie laminada, imprime en negro, pero con los bordes difusos.
2. Resolución frente a la barra más estrecha
203/300/600 dpi corresponden a pasos de punto de aproximadamente 0.125/0.085/0.042 mm. Una barra estrecha necesita entre dos y tres puntos para formarse: 10 mil a 203 dpi es un valor límite; 5 mil requiere 600 dpi.
3. Impresión térmica directa donde se necesita transferencia térmica
El papel térmico es barato, pero el calor, la abrasión y los rayos UV lo decoloran, y el PCS se desploma al cabo de unos meses. Para archivo, cadena de frío y entornos con aceites se necesita transferencia térmica con ribbon de resina.
4. Reflejos del sustrato y del laminado
El material recubierto brillante, el laminado brillante y el metal sin tratar reflejan la luz de forma especular y anulan el PCS; suele ser más rápido cambiar la etiqueta por un material mate que ajustar el lector.
5. El marcado por inyección de tinta y láser tiene sus propias limitaciones
Los puntos de inyección de tinta son irregulares y generan salpicaduras, lo que reduce la puntuación de defectos; el marcado láser depende de la ablación y a menudo solo alcanza un contraste del 30–40%. Ambos requieren un factor de aumento mayor.
4. ¿La calificación es demasiado baja? Corríjala en este orden
- Mida primero con un verificador o un lector que indique la calificación; obtenga las puntuaciones de cada parámetro en lugar de cambiar consumibles a ciegas.
- Código uniformemente pálido: renueve el cabezal de impresión, aumente la oscuridad y reduzca la velocidad; adapte el tipo de ribbon al material.
- Puntuaciones de defectos bajas: reduzca la velocidad de impresión y aumente los dpi; en impresión por inyección de tinta, use gotas más pequeñas y mayor separación.
- Modulación baja: compruebe la uniformidad del recubrimiento y la presión de impresión en todo el ancho del material.
- Zona muda insuficiente: vuelva a diseñar la etiqueta y deje 10X despejados a ambos lados.
- Reflejos: cambie a material mate y retire el laminado brillante, o añada iluminación polarizada.
- Etiquetas de archivo: cambie de impresión térmica directa a transferencia térmica con ribbon de resina.
En la línea: estabilice primero la calificación y, después, la distancia de montaje y el disparo
5. Parámetro de calidad, síntoma en campo y solución
| Parámetro de calidad | Síntoma en el sitio | Solución |
|---|---|---|
| Determinación de bordes | Barras defectuosas, bordes borrosos, reactivaciones repetidas | Renueve el cabezal de impresión, reduzca la velocidad de la impresora, aumente los dpi |
| Contraste / PCS | El código se ve gris; falla a una distancia ligeramente mayor | Aumente la oscuridad, haga coincidir la cinta, use material mate |
| Modulación | Una columna está pálida; se lee de forma intermitente | Compruebe la uniformidad del recubrimiento y la presión de impresión |
| Defectos | Espacios sin tinta y manchas; mayor tasa de errores | Cambie de proveedor de etiquetas; use gotas más pequeñas y mayor separación |
| Zona muda | Algunas etiquetas de un lote se leen y otras no | Rediseñe la etiqueta y deje un espacio libre de 10X a ambos lados |
| Decodificabilidad | Se lee de cerca, pero falla a la distancia de trabajo | Aumente la calidad general o cambie la óptica |
Una vez que el proceso de etiquetado es correcto, la elección del lector es mucho más amplia
Productos relacionados
G4503Lector industrial de montaje fijo

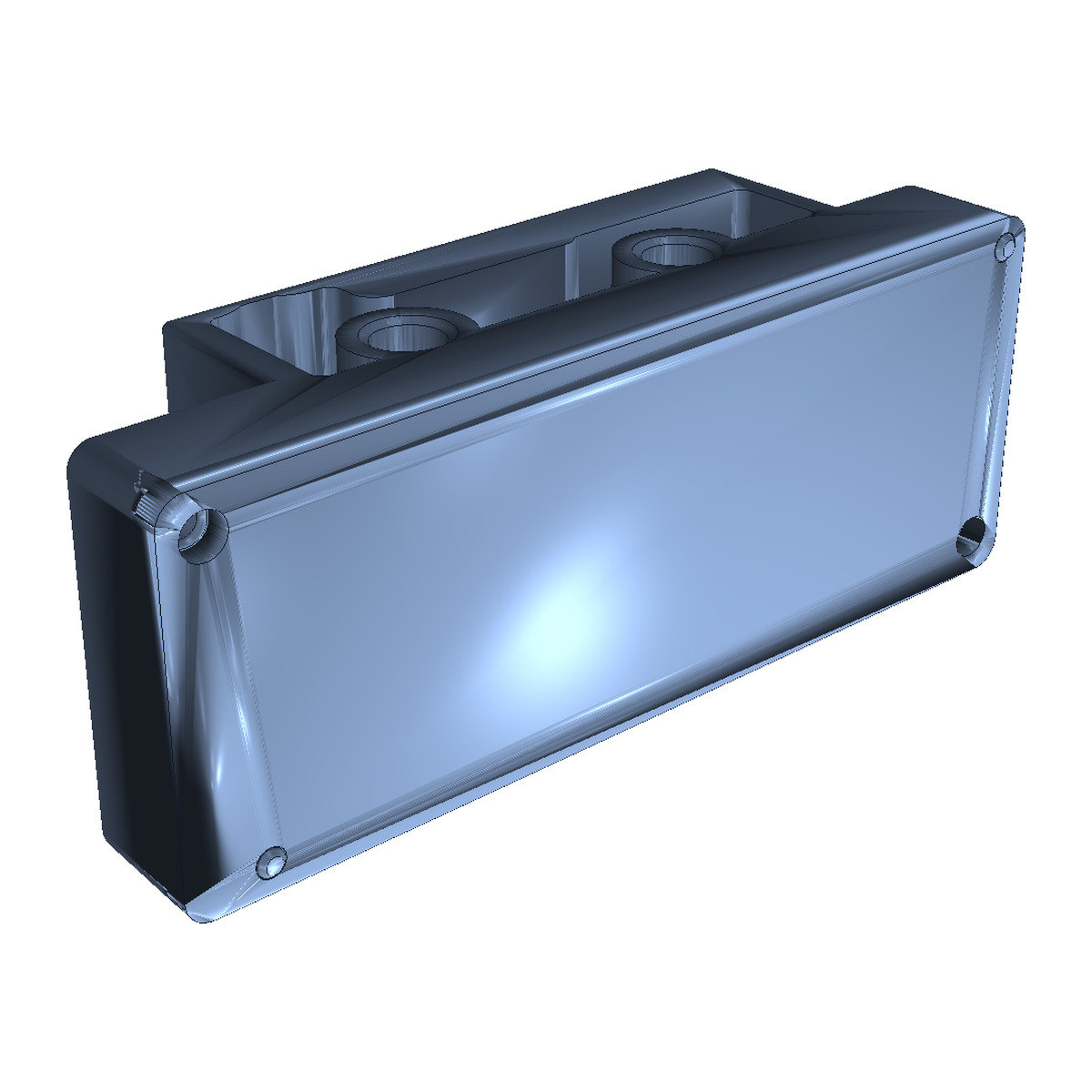

F31-BWMotor de escaneo industrial
