Motor de escaneo industrial F31-BW: aspectos técnicos destacados y aplicaciones en dispositivos portátiles, PDA y dispositivos portátiles

Un motor de escaneo dentro de un dispositivo portátil tiene uno de los espacios de diseño más exigentes del sector: unos pocos centímetros cuadrados de espacio, un presupuesto de batería medido en milivatios y ninguna tolerancia a lecturas fallidas. El motor de escaneo industrial F31-BW mide 36×14×11.3 mm, pesa 5 g y cuenta con un sensor CMOS de 680×480 con iluminación blanca. Un cable FPC de 12 pines proporciona TTL-232 y USB.

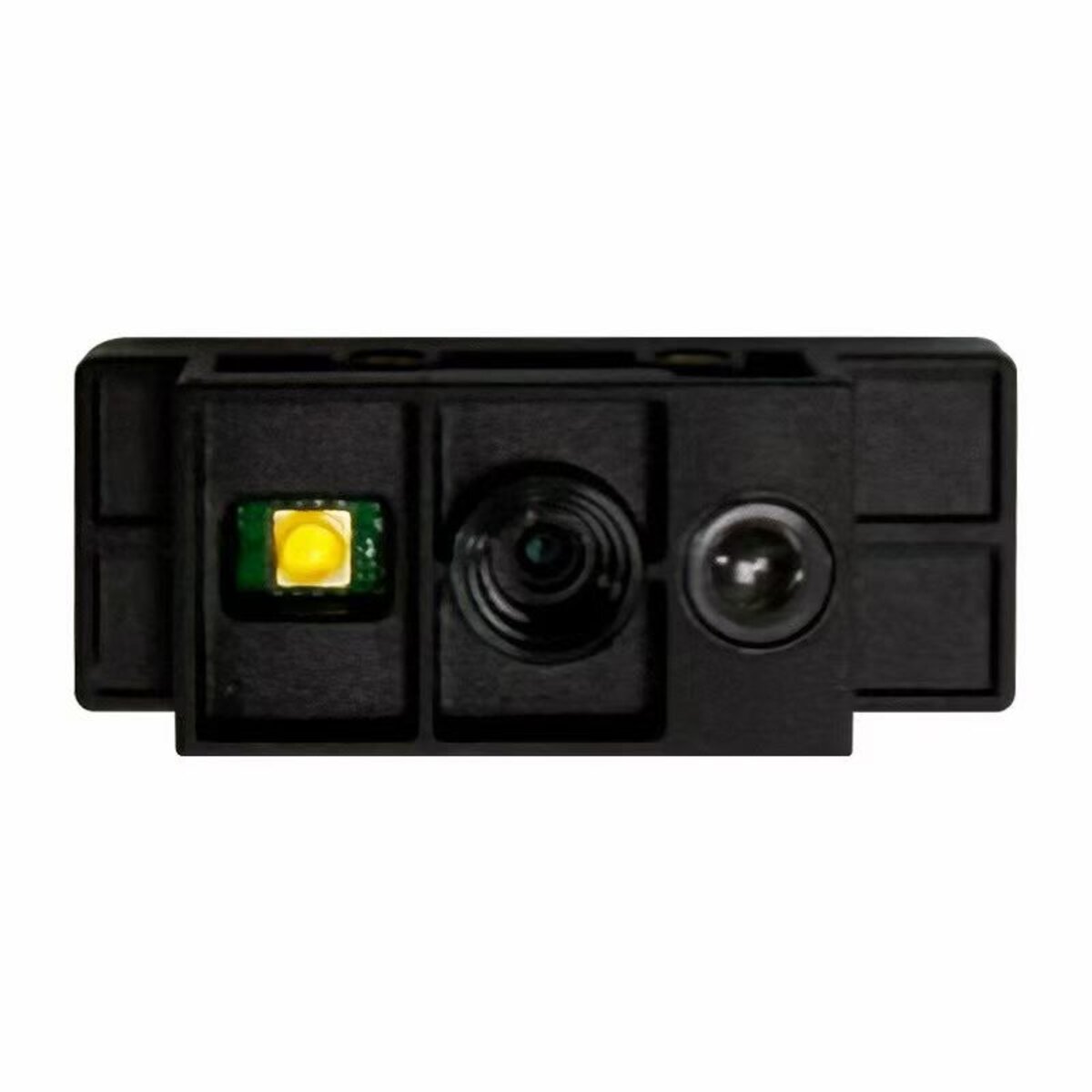

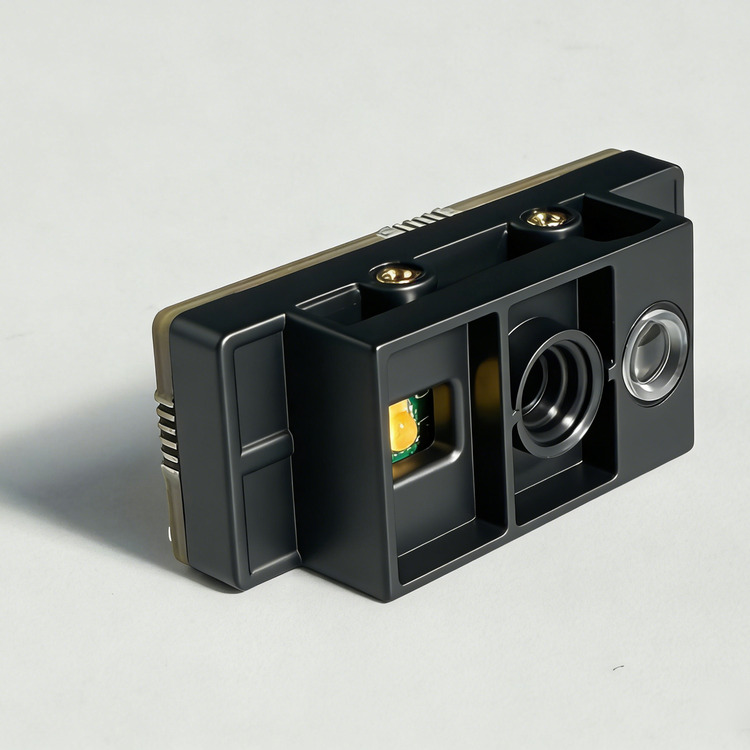

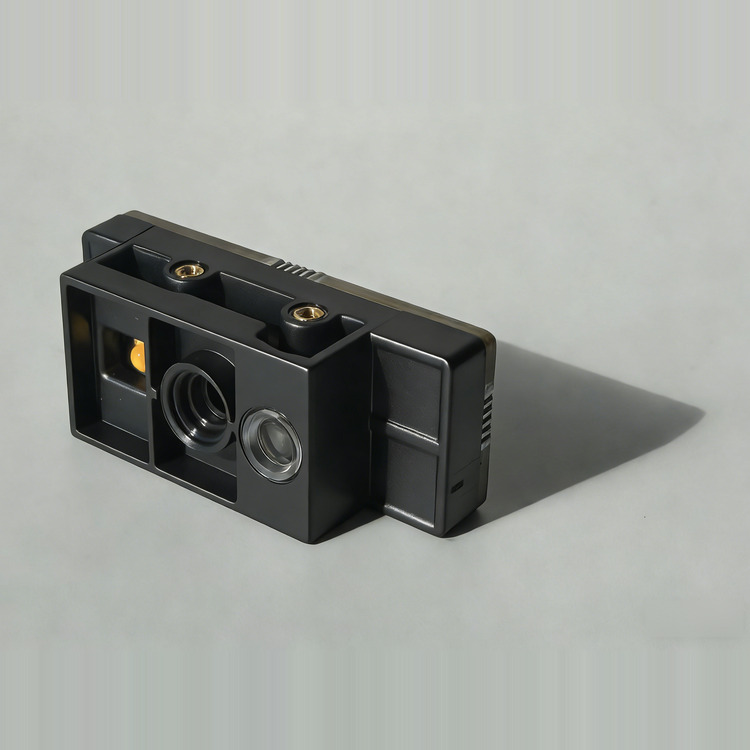

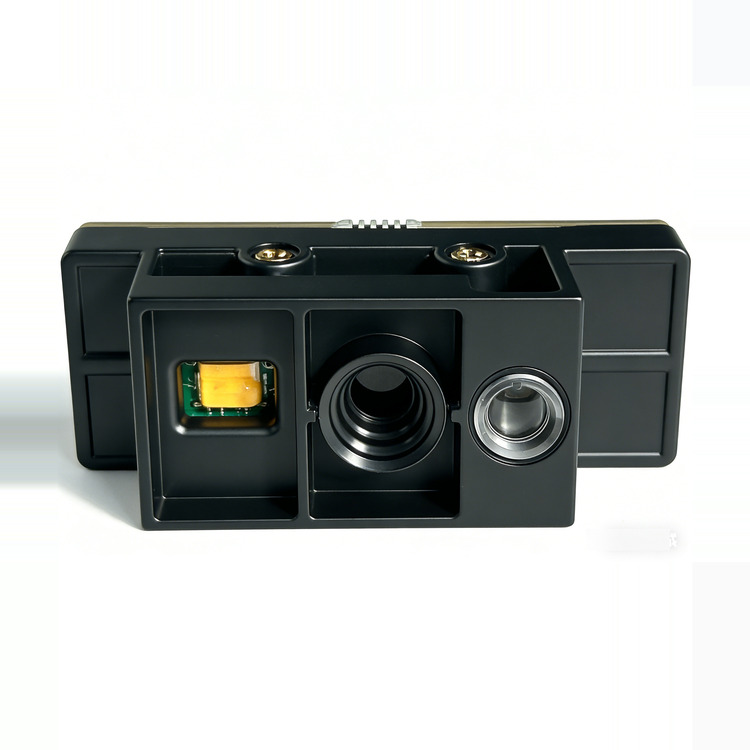

Motor de escaneo F31-BW · vistas frontal y de ambos laterales (36×14×11.3 mm máx. / 5 g)

1. Aspectos técnicos destacados

1.1 Compacto y ligero para estructuras portátiles

Con 36×14×11.3 mm y 5 g, el F31-BW no obliga a los diseñadores a engrosar la empuñadura del escáner ni la parte superior de una PDA. La cara frontal solo necesita tres aberturas — cámara, iluminación y apuntador (7.5 mm / 8.75 mm de distancia entre centros) — y la base incluye orificios de montaje M1.6×3 con una separación de 11.5 mm, compatibles con accesorios comunes.

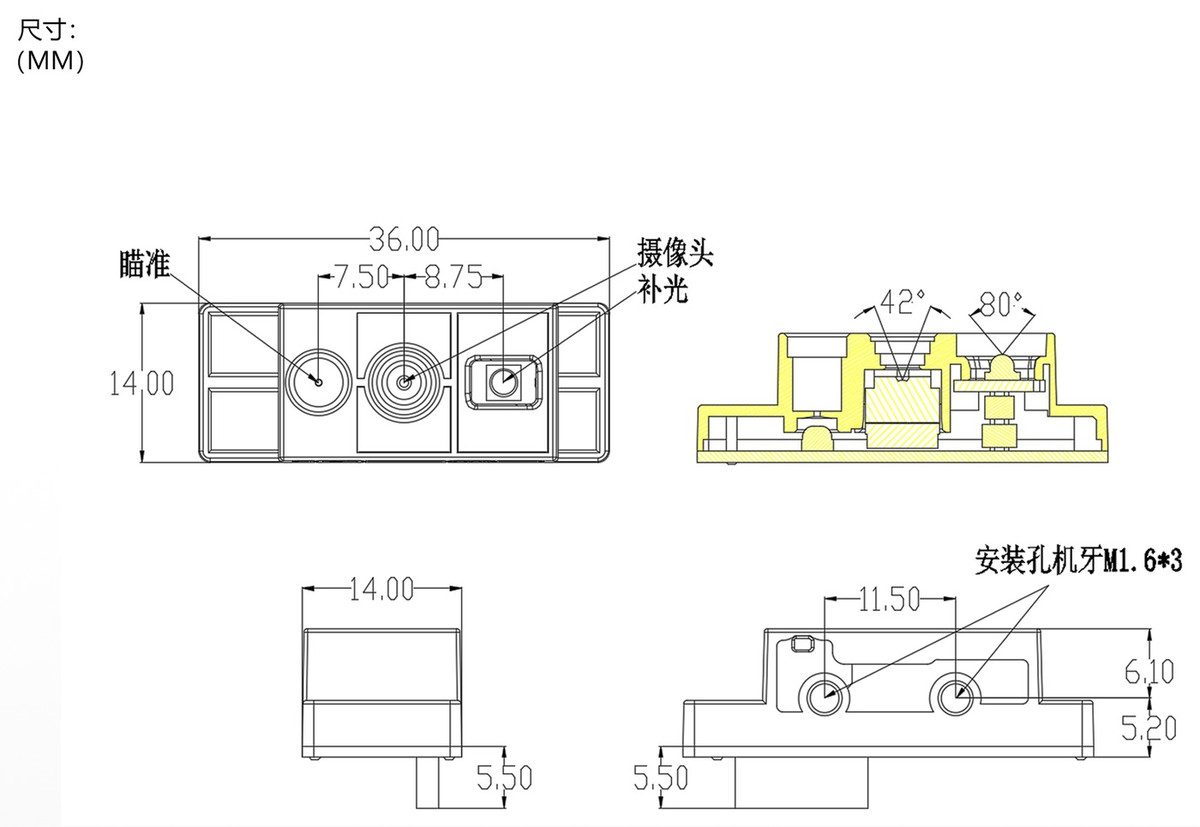

Plano mecánico: 36 mm de longitud, 14 mm de altura; orificios de montaje M1.6×3 con una separación de 11.5 mm

1.2 CMOS de 680×480 con iluminación blanca

La precisión de lectura es ≥3.3 mil. Profundidad de campo típica: Code 128 a 3.3 mil desde 5–8 cm, Code 128 a 10 mil desde 4–21 cm, QR a 20 mil desde 5–26 cm. El contraste mínimo es del 25 % y la luz ambiental abarca de 0–100,000 Lux, lo que permite trabajar en pasillos con poca iluminación y bajo la luz solar directa. Con una inclinación de ±60°, un sesgo de ±60° y una rotación de 360°, los operadores no necesitan alinear el escáner perpendicularmente con la etiqueta.

1.3 TTL-232 y USB en un solo cable

El conector FPC de 12 pines y paso de 0.5 mm expone TTL-232 y USB simultáneamente, por lo que un solo módulo cubre ambos diseños de host sin necesidad de un número de pieza diferente.

Pin	Señal	Función
PIN2	VCC	Entrada de +3.3 V
PIN3 / PIN8	GND	Tierra
PIN4 / PIN5	UART_RXD / UART_TXD	Recepción / transmisión TTL-232
PIN6 / PIN7	USB_D- / USB_D+	Par diferencial USB
PIN9	BEEP	Salida del zumbador (PWM), baja cuando está inactiva
PIN10	DLED	Indicador de decodificación correcta, pulso alto de ~300 ms
PIN12	TRIG	Entrada de activación, activa a nivel bajo / flanco descendente
PIN1 / PIN11	TEST1 / TEST2	Pines de prueba internos — dejar sin conectar

1.4 Señales de activación y respuesta para toda la interfaz de usuario

TRIG admite activación por nivel y por pulso (anchura del pulso ≥50 ms), BEEP emite un tono PWM y DLED genera un pulso alto de unos 300 ms con cada lectura correcta, por lo que el botón de activación, el zumbador y el indicador luminoso pueden diseñarse en torno al motor.

1.5 Bajo consumo y amplio rango ambiental

La tensión de funcionamiento es de 3.3 V ±5% y el consumo típico, de 200 mW (unos 65 mA a 3.3 V). El rango de temperatura de almacenamiento va de −40 °C a +70 °C y la humedad de funcionamiento es del 5–95% (sin condensación).

1.6 Configuración mediante códigos de configuración, comandos serie e ImageTool

Hay cinco modos de lectura disponibles: activación manual, continuo, disparo único, detección de imagen y lectura por lotes. Los prefijos y sufijos, USB-HID / USB-CDC / USB-HID-POS, la velocidad en baudios de TTL-232, la activación de simbologías y la lectura DPM se configuran mediante códigos de configuración o comandos serie, mientras que ImageTool permite a los ingenieros verificar los resultados en el banco de pruebas sin volver a cargar el firmware.

2. Aplicaciones

2.1 Terminales portátiles y PDA industriales

La preparación de pedidos en almacenes, el inventario en tiendas y el reparto de última milla se realizan con dispositivos que se sostienen durante horas y deben durar toda una jornada. Con 5 g y 200 mW, apenas influye en el presupuesto de batería o en el diseño mecánico, y la compatibilidad con TTL-232 y USB facilita la integración del motor en una placa base existente.

2.2 Dispositivos médicos portátiles y de enfermería móvil

La atención junto a la cama, la recogida de muestras y las rondas móviles requieren leer pulseras, etiquetas de tubos y envases de medicamentos. La precisión de ≥3.3 mil es adecuada para etiquetas pequeñas, mientras que el rango de 0–100,000 Lux cubre tanto las habitaciones con poca luz como los traslados al aire libre.

2.3 Equipos de inspección eléctrica y equipos de campo para exteriores

Los medidores de inspección y los terminales de lectura de contadores funcionan a pleno sol y con frío. El motor sigue leyendo con niveles altos de iluminación, soporta temperaturas de almacenamiento de −40 °C a +70 °C y la rotación de 360° facilita un manejo cómodo con una sola mano.

2.4 Taquillas de autoservicio y puestos de trabajo de producción

Las taquillas de autoservicio y los terminales de los puestos de trabajo suelen tener ventanas de lectura estrechas; un motor de 36 mm de ancho cabe detrás de biseles delgados. En una línea de producción, la profundidad de campo de 5–26 cm ofrece a los ingenieros flexibilidad para elegir la distancia de montaje.

Un cable FPC de 12 pines a la placa anfitriona — TTL-232 o USB

3. Especificaciones

Elemento	Especificación
Tipo	Motor de escaneo 2D integrado (grado industrial)
Sensor de imagen	CMOS de 680×480
Iluminación / puntero	Iluminación LED blanca / puntero de punto rojo
Precisión de lectura	≥3.3 mil
Profundidad de campo típica	Code 128 3.3 mil: 5–8 cm; Code 128 10 mil: 4–21 cm; QR 20 mil: 5–26 cm
Contraste mínimo	≥25%
Ángulo de lectura	Inclinación ±60°, sesgo ±60°, rotación 360°
Campo de visión	42° horizontal, 31.5° vertical
Luz ambiental	0–100,000 Lux
Interfaces	TTL-232, USB (conector FPC de 12 pines y 0.5 mm)
Dimensiones	36×14×11.3 mm (máx.)
Peso	5 g
Tensión de funcionamiento	3.3 V ±5%
Potencia / corriente	200 mW típicos / 65 mA a 3.3 V típicos
Temperatura de almacenamiento	−40 °C a +70 °C
Humedad de funcionamiento	5–95% (sin condensación)
Herramienta de configuración	ImageTool
