Los equipos de autoservicio son cada vez más delgados, y el espacio disponible para un motor de escaneo a menudo no supera el tamaño de una tarjeta de visita. XL-F24MINI-NFC Integra un núcleo de lectura de 640 x 480 en un cuerpo de 16 mm de profundidad, con un frontal de 53.5 x 36 mm y un peso inferior a 15 g, por lo que se instala directamente en mostradores de TPV, taquillas de recogida y paneles de quioscos. NFC es opcional, lo que permite compartir el mismo frontal para la lectura de tarjetas y el escaneo de códigos.

Escáner integrado ultrafino XL-F24MINI-NFC

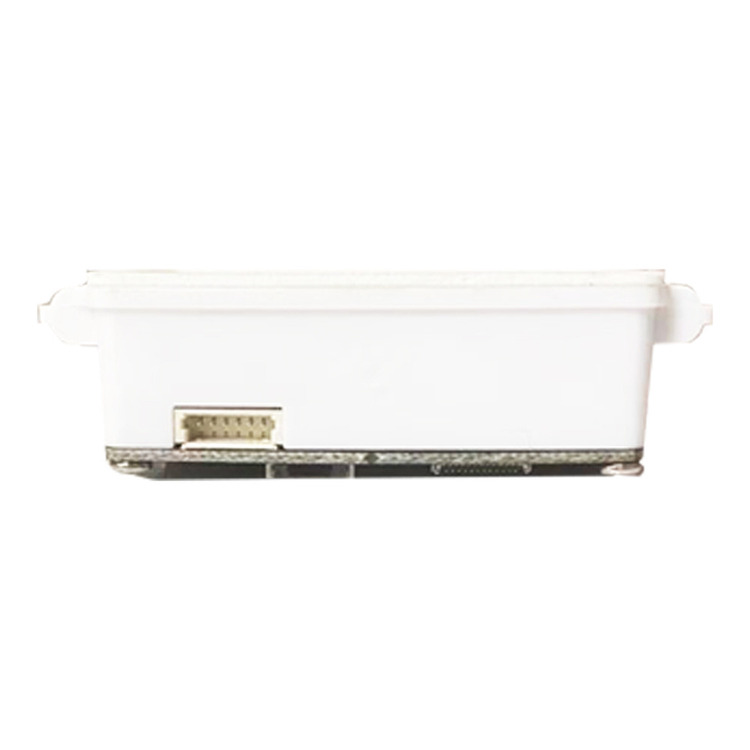

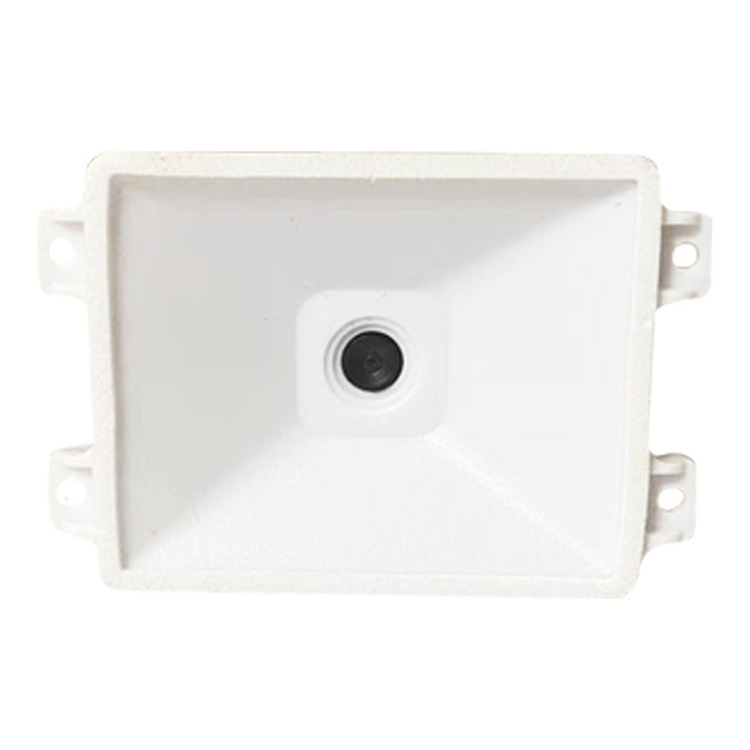

XL-F24MINI-NFC: frontal de 53.5 x 36 mm, 16 mm de profundidad, instalado a ras del panel del equipo

1. Por qué la integración es mejor que el montaje externo en estos dispositivos

Los quioscos, las taquillas y los terminales de pago necesitan un panel plano y resistente al polvo que no obstaculice el uso. Un escáner externo ocupa espacio en el mostrador y puede golpearse fácilmente; una unidad integrada convierte la ventana de lectura en parte del panel. La espuma EVA superior se comprime contra el panel para limitar la entrada de polvo, algo importante en la fabricación en serie de armarios.

2. Seis aplicaciones habituales

Terminales y cajas de pago

La profundidad de campo cubre de 12-200 mm para códigos de WeChat Pay y de 40-65 mm para códigos de reembolso, por lo que los clientes no tienen que buscar la distancia óptima; la tolerancia al movimiento de 80 cm/s o más permite leer un teléfono en la mano mientras se mueve.

Taquillas de recogida de comercio electrónico y paquetería

La recogida mediante códigos y la apertura por QR se realizan en puertas pequeñas. El cuerpo de 16 mm evita tener que dejar un hueco profundo dentro del armario y permite leer incluso pantallas de bajo brillo sin retroiluminación.

Taquillas de almacenamiento y equipaje

Los centros comerciales, las piscinas y las estaciones utilizan códigos QR o de socio para abrir compartimentos; una ventana enrasada no se engancha con el equipaje y es fácil de limpiar.

Quioscos de autoservicio y terminales de gestión de colas

Las máquinas expendedoras de billetes y los puntos de información suelen tener un marco muy estrecho. El frontal de 53.5 x 36 mm encaja en ese espacio y el campo de visión de 74 x 58 grados evita tener que alinear el dispositivo con precisión.

Paneles de domótica y control de acceso

El lector NFC opcional (ISO14443 TypeA/B y M1, 0-4 cm) admite pases QR para visitantes y tarjetas físicas en un único dispositivo, con salida decimal o hexadecimal en ambos sentidos para controladores existentes.

Máquinas expendedoras y dispositivos compactos de autoservicio

Los equipos de venta y recarga tienen paneles más estrechos; con un peso inferior a 15 g, el módulo apenas añade carga y se instala con cuatro tornillos.

3. Rendimiento de lectura

Un sensor CMOS de 640 x 480 funciona a 30 fps con un campo de visión de 74 x 58 grados, resolución de 5 mil para códigos 1D y 10 mil para 2D, contraste de impresión mínimo del 25 % y rotación de 360 grados, con inclinación de más o menos 60 grados y desviación inferior a 6500 K bajo un LED blanco. Esto permite leer de cerca códigos de pago, códigos de barras de tiendas, códigos de recogida de taquillas y códigos en pantalla.

4. Interfaces, simbologías y NFC opcional

La alimentación es de 3.3 a 5 V DC (más o menos 5 %) a 140 mA con 5 V. Las opciones son HID-KBW (predeterminado), HID-POS, USB virtual COM y TTL232; consulte la guía de interfaces. El conector principal es de 6 pines con paso de 1.0 mm, y los conectores secundarios son de 6 y 12 pines con paso de 0.5 mm.

Activados de forma predeterminada: EAN13, EAN8, UPC-A, UPC-E0/E1, Code128, Code39, Code93, CodaBar, QR Code, PDF417 y DataMatrix. Interleaved 2 of 5, Code11, MSI y otros similares están desactivados de forma predeterminada y se pueden activar para cada proyecto. El lector NFC opcional admite ISO14443 TypeA/B y M1 a 0-4 cm, incluidas lecturas de sectores y bloques.

5. Notas mecánicas, ambientales y de integración

Las dimensiones son 53.5 x 36 x 16 mm y el peso es inferior a 15 g. Está fabricado en ABS y tiene cuatro orificios de 2.2 mm. El rango de funcionamiento es de -20 a 60 grados Celsius y el de almacenamiento, de -40 a 70; la humedad es del 5 al 95 % RH sin condensación. Se han realizado pruebas de vibración de 5-200 Hz, 10 Grms, en tres ejes durante 1.5 horas; la protección ESD es de más o menos 6 kV por contacto y 12 kV por aire.

Realice la abertura según el plano 2D y fije el módulo con cuatro tornillos. Mantenga la ventana enrasada, sin obstrucciones ni reflejos intensos, y guíe el cable flexible desde la parte posterior respetando un radio de curvatura adecuado. Active HID-POS o USB virtual COM para pagos; especifique NFC si también es necesario leer tarjetas.

Las especificaciones completas y el plano 2D están en el folleto: Folleto del XL-F24MINI-NFC (PDF). Póngase en contacto con el equipo de Xinlong para adaptar el módulo a su panel, distancia de lectura y tipo de credencial.
