Guía técnica y aplicaciones del XL-M100P: integración de un módulo de escaneo 2D integrado de 21.7x7.2x9 mm

El XL-M100P es un módulo de escaneo 2D integrado que mide apenas 21.7 x 7.2 x 9 mm y pesa menos de 5 g: un sensor CMOS de 640x480 a 30 fps detrás de una óptica gran angular de 37 x 28 grados, 1D desde 4 mil y 2D desde 10 mil, con TTL-232 y USB 2.0 en un solo cable flexible de 13 pines y 0.3 mm, que funciona con +3.3 V a 170 mA. Esta guía técnica cubre la óptica y la profundidad de campo, la configuración de pines de 13 pines y las opciones de interfaz, los datos eléctricos y de fiabilidad, y la lógica de selección para seis aplicaciones habituales.

1. Posicionamiento: un motor de lectura dentro de su producto

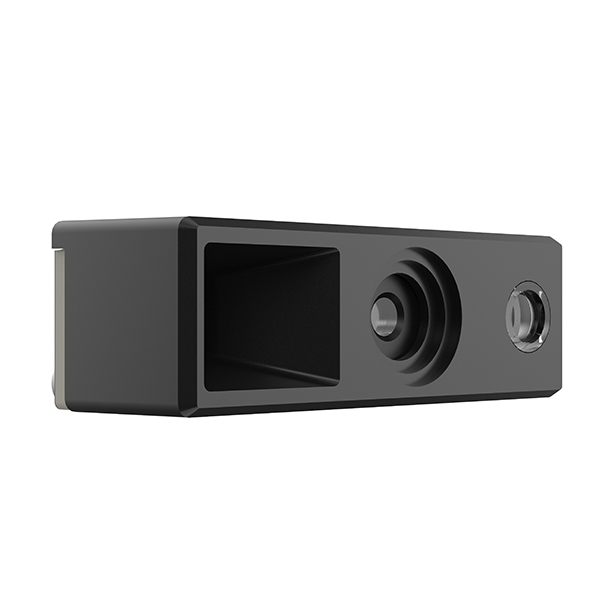

El XL-M100P no es un escáner portátil, sino un núcleo de lectura que desaparece dentro de otro dispositivo: un cuerpo de 21.7 mm de largo y 7.2 mm de ancho cabe en una carcasa de anillo, un colgante de pecho o el mango de un lector de bolsillo, y sus menos de 5 g apenas afectan el presupuesto de batería o el equilibrio. Funciona en un ciclo sencillo: permanece inactivo y, al recibir TRIG (o un comando del host, o en modo de detección automática / continuo), realiza la exposición, decodifica y envía los datos mediante TTL-232 o USB, mientras controla su propio zumbador y LED de estado a través de BEEP y DLED.

Funciona en un ciclo sencillo: se enciende y permanece inactivo; después, ante un pulso TRIG (o un comando del host, o en modo de detección automática / continuo), realiza la exposición del sensor, decodifica y envía el resultado mediante TTL-232 o USB, mientras controla su propio zumbador y LED de estado a través de los pines BEEP y DLED. La carcasa, la batería, la pantalla y la radio son suyas; el módulo solo se encarga de leer el código.

2. Rendimiento de lectura: óptica, profundidad de campo y simbologías

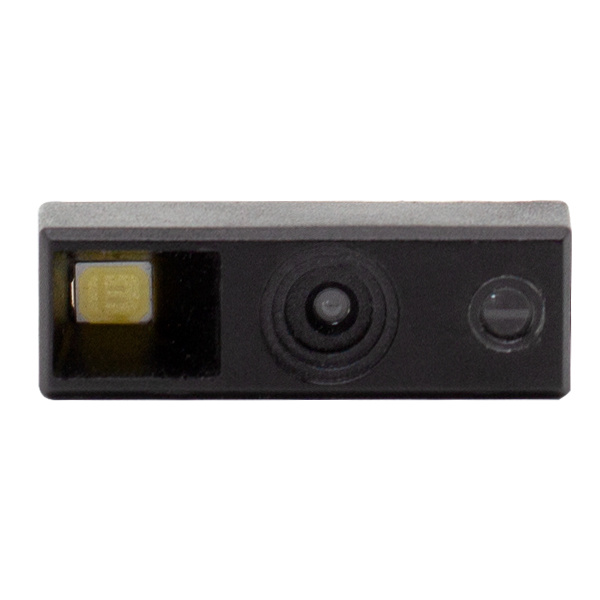

Un sensor CMOS de 640 (H) x 480 (V) a 30 fps se encuentra detrás de una lente gran angular de 37 (H) x 28 (V) grados, por lo que tanto las etiquetas planas como las inclinadas quedan dentro del encuadre; un LED de iluminación blanca de 6500 K con un apuntador rojo mantiene la estabilidad de lectura, desde un gabinete oscuro hasta una exposición intensa.

La resolución es de 4 mil para 1D y 10 mil para 2D, con un contraste mínimo de impresión del 15 %, lo que deja margen para impresiones desvaídas, etiquetas desgastadas y reflejos en la pantalla. Los cuatro rangos de referencia siguientes cubren la mayoría de los diseños mecánicos:

Simbología	Profundidad de campo típica	Planificación de distancias
Code39 5 mil	50 - 90 mm	Muy corto alcance, etiquetas planas pequeñas
EAN13 13 mil	40 - 210 mm	Códigos de comercio minorista, escaneo con dispositivos de mano o portátiles
Code128 15 mil	45 - 250 mm	Etiquetas logísticas y etiquetas de ubicaciones de almacén
QR 15 mil	40 - 180 mm	Códigos en pantalla, placas de identificación de activos

Los ángulos de lectura abarcan 360 grados de rotación, con +/-60 grados de inclinación y oblicuidad, por lo que quienes usan anillos o correas para el cuello no necesitan alinear el módulo con precisión. Las simbologías incluyen los principales formatos 2D (QR, DataMatrix (ECC200), PDF417, Aztec, Micro QR, Micro PDF417, Han Xin, MaxiCode), más de veinte códigos 1D y GS1 Composite. Están disponibles los modos de activación continua, automática, manual y por comando; el modo por comando permite que el host controle la temporización en una línea.

3. Definiciones de interfaz y pines

Del módulo sale un único conector: uno de 13 pines, con un paso de 0.3 mm y contactos en la parte inferior, conectado mediante un cable flexible por el mismo lado, terminado en conectores de 13 pines en ambos extremos. Las definiciones de los pines se indican a continuación.

Pin	Señal	Descripción
PIN1	GND	Tierra
PIN2	TRIG	Entrada de activación del escaneo, activa en nivel bajo o por flanco descendente
PIN3	NC	No conectado
PIN4	DLED	Control del LED de estado, nivel bajo en reposo y pulso alto de ~300 ms tras una lectura correcta
PIN5	BEEP	Salida de tono del zumbador, PWM, nivel bajo en reposo
PIN6	NC	No conectado
PIN7	USB D+	Par diferencial USB +
PIN8	USB D-	Par diferencial USB -
PIN9	UART_TX	Transmisión serie TTL
PIN10	UART_RX	Recepción serie TTL
PIN11	GND	Tierra
PIN12	3V3	Entrada de alimentación de +3.3 V
PIN13	3V3	Entrada de alimentación de +3.3 V

Notas sobre las señales: PIN12 / PIN13 son las entradas de alimentación de +3.3 V y PIN1 / PIN11 son masa; TRIG (PIN2) es la entrada de activación del escaneo, activa a nivel bajo o en el flanco descendente; BEEP (PIN5) emite una señal de tono PWM y DLED (PIN4) genera un pulso alto de ~300 ms por cada lectura correcta, dejando el tono y el brillo finales a tu diseño. Las comunicaciones se realizan mediante TTL-232 o USB 2.0 Full Speed con KBW / HID-POS / COM virtual (VID 0x152A / PID 0x880F, sin necesidad de controladores en Android, Windows y Linux); PIN3 y PIN6 no se utilizan y el conector es compatible pin a pin con la serie M100, por lo que cambiar de modelo no requiere un nuevo cableado.

Conector de 13 pines de contacto inferior de 0.3 mm: un cable flexible transporta las señales de alimentación, serie, USB y estado

4. Características mecánicas, eléctricas y ambientales

Con unas dimensiones de 21.7 x 7.2 x 9 mm y un peso inferior a 5 g, su perfil estrecho de 7.2 mm es adecuado para carcasas pequeñas y biseles delgados. Funciona con +3.3 V DC +/-5%, consume 170 mA y tiene un consumo en reposo de 800 uA, lo bastante bajo para productos con batería; el sistema anfitrión puede ponerlo en modo de suspensión entre escaneos. La temperatura de funcionamiento es de -20 C a +60 C, la de almacenamiento de -40 C a +70 C y la humedad, del 5% al 95% RH sin condensación.

Diseñado para condiciones exigentes, soporta impactos, vibraciones y exposición a luz intensa: el manual de integración especifica 5-200 Hz a 10 Grms durante 1.5 h en tres ejes, además de una caída de 1.2 m sobre hormigón. En un lector de anillo o de bolsillo, esas dos cifras influyen directamente en la tasa de devoluciones.

5. Escenarios de aplicación

1. Lectores de anillo para preparación y embalaje de pedidos

Los preparadores llevan el lector y accionan el gatillo con el pulgar, manteniendo ambas manos sobre la caja; un cuerpo de 21.7 mm encaja en la carcasa del anillo y 5 g a 170 mA dejan margen en el presupuesto de batería.

2. Lectores con correa para el cuello para clasificación y comprobación

Colgado de un colgante en el pecho y levantado solo cuando es necesario, es ideal cuando las manos están constantemente ocupadas. El campo de visión de 37 x 28 grados reduce el tiempo dedicado a apuntar.

3. Lectores Bluetooth de bolsillo para repartidores y servicio técnico de campo

El módulo realiza la lectura, Bluetooth transmite los datos y la unidad cabe en el bolsillo de la ropa de trabajo; su tamaño reducido y bajo consumo hacen viable esta categoría, mientras que la resistencia a caídas de 1.2 m permite soportar los golpes diarios.

4. Enfermería móvil e informática sanitaria

Lectura junto a la cama de pulseras de identificación, tubos de muestras y cajas de medicamentos: la precisión de 4 mil permite leer etiquetas pequeñas, el amplio rango de iluminación cubre salas con poca luz y traslados con mucha luminosidad, y la luz de relleno blanca resulta cómoda para la vista.

5. Kioscos y accesorios con ventanas estrechas

Un ancho de 7.2 mm encaja en paneles de acceso, taquillas y biseles de instrumentos, mientras que el modo de detección automática ofrece un comportamiento de presentar y leer sin necesidad de pulsar ningún botón adicional.

6. Control de calidad en línea y trazabilidad

El modo de activación por comando permite que el PLC o el host controle el momento de la lectura para sincronizarlo con las señales de la línea; la inmunidad a la luz intensa y la tolerancia a golpes y vibraciones son adecuadas para un funcionamiento continuo junto a una estación de trabajo.

6. Notas de integración y selección

Pregunta	Recomendación
¿Qué interfaz debe utilizar el host?	Los hosts Android / Windows / Linux se conectan mediante USB (KBW / HID-POS / VCP, sin controlador); los MCU, PLC y tendidos de cable largos funcionan mejor con TTL-232
¿Cómo se proporciona la activación?	El host lleva TRIG a nivel bajo o genera un pulso de flanco descendente; utilice el modo de activación por comando cuando la temporización deba ser exacta
¿Avisador acústico y LED de estado?	BEEP emite una señal de tono PWM y DLED genera un pulso en cada lectura correcta (nivel alto durante ~300 ms); usted puede elegir el tono y el brillo
¿Qué aspectos mecánicos deben tenerse en cuenta?	Respete la dirección de curvatura del contacto inferior de 13 pines y el radio mínimo; selle la ventana del objetivo para impedir la entrada de luz procedente de los LED de relleno
¿Configuración?	Los códigos de configuración o los comandos serie permiten gestionar prefijos, habilitación de simbologías y el modo de interfaz; la herramienta del lado del host verifica los parámetros sin volver a realizar el flasheo

7. Especificaciones

Elemento	Especificación
Tipo	Módulo de escaneo 2D integrado (componente de integración OEM)
Sensor de imagen	CMOS de 640 (H) x 480 (V) a 30 fps
Iluminación / puntero	LED de iluminación blanca de 6500 K / puntero LED rojo
Campo de visión	37 grados (H) / 28 grados (V)
Resolución	1D desde 4 mil / 2D desde 10 mil
Contraste de impresión	Desde el 15%
Profundidad de campo	Code39 de 5 mil: 50-90 mm; EAN13 de 13 mil: 40-210 mm; Code128 de 15 mil: 45-250 mm; QR de 15 mil: 40-180 mm
Ángulos de lectura	Rotación de 360, inclinación de +/-60 y desviación de +/-60
Modos de activación	Continuo / detección automática / manual / activación por comando
Simbologías 2D	QR, DataMatrix (ECC200), PDF417, Aztec, Micro QR, Micro PDF417, Han Xin, MaxiCode
Simbologías 1D	EAN13, EAN8, UPC-A, UPC-E0/E1, Code128, Code39, Code93, CodaBar, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code11, MSI-Plessey, Standard 2 of 5, Plessey, China Post, Code 16K, GS1 Databar (RSS-14 / Limited / Expanded / GS1 Composite)
Interfaces	TTL-232 / USB 2.0 Full Speed (USB-KBW / HID-POS / COM virtual, VID 0x152A / PID 0x880F)
Conector	Contacto inferior de 13 pines, paso de 0.3 mm (cable flexible por el mismo lado, 13 pines en ambos extremos)
Indicador de lectura	Salidas para LED y zumbador incluidas
Dimensiones	21.7 x 7.2 x 9 mm (L x W x H)
Peso	Menos de 5 g
Alimentación / corriente	+3.3 V DC +/-5%; 170 mA en funcionamiento, 800 uA en reposo
Temperatura de funcionamiento / almacenamiento	-20 C a +60 C / -40 C a +70 C
Humedad	5% a 95% de humedad relativa (sin condensación)
Fiabilidad	5-200 Hz a 10 Grms durante 1.5 h en tres ejes; caída de 1.2 m sobre hormigón
